鋰亞電池在經(jīng)過長期微小電流或者長期靜置儲(chǔ)存后再大電流放電時(shí)會(huì)出現(xiàn)電壓滯后的現(xiàn)象。
2SOCl2 +4Li → 4LiCl+SO2+ S
鋰亞電池是不可充電的鋰金屬電池，其電解液及正極材料均為亞硫酰氯。當(dāng)金屬鋰與亞硫酰氯化學(xué)反應(yīng)時(shí)，會(huì)生成氯化鋰氧化產(chǎn)物，該氧化產(chǎn)物會(huì)附在金屬鋰的表面，我們稱之為氧化膜（也叫鈍化膜），這層氧化膜可以阻止反應(yīng)的持續(xù)快速進(jìn)行，換句話說，這層氧化膜對(duì)負(fù)極金屬鋰起到了保護(hù)作用，這也是該電池具有長時(shí)間儲(chǔ)存特性的原因。

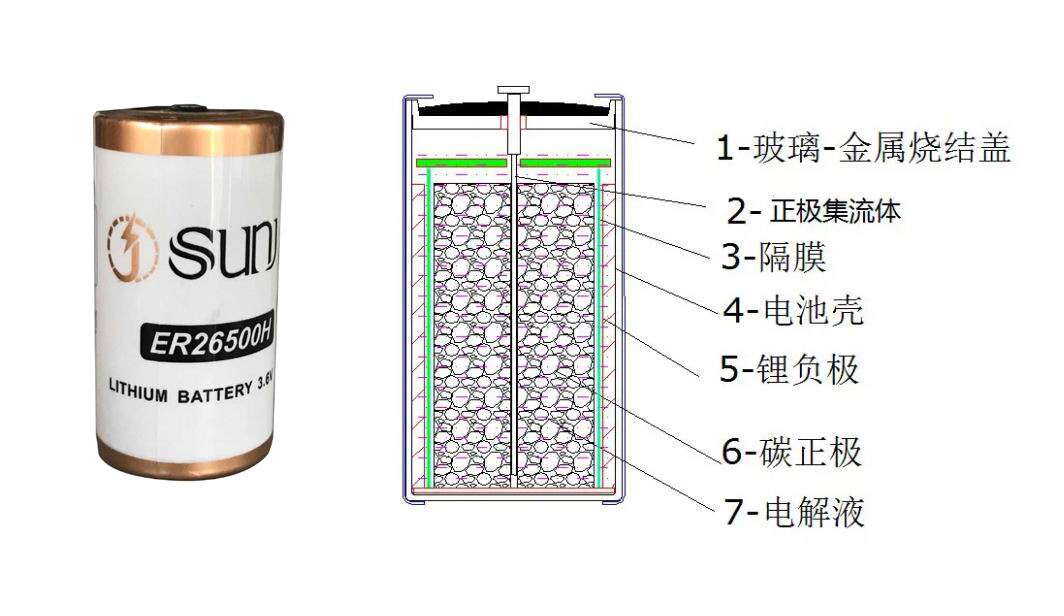

能量型鋰亞電池結(jié)構(gòu)

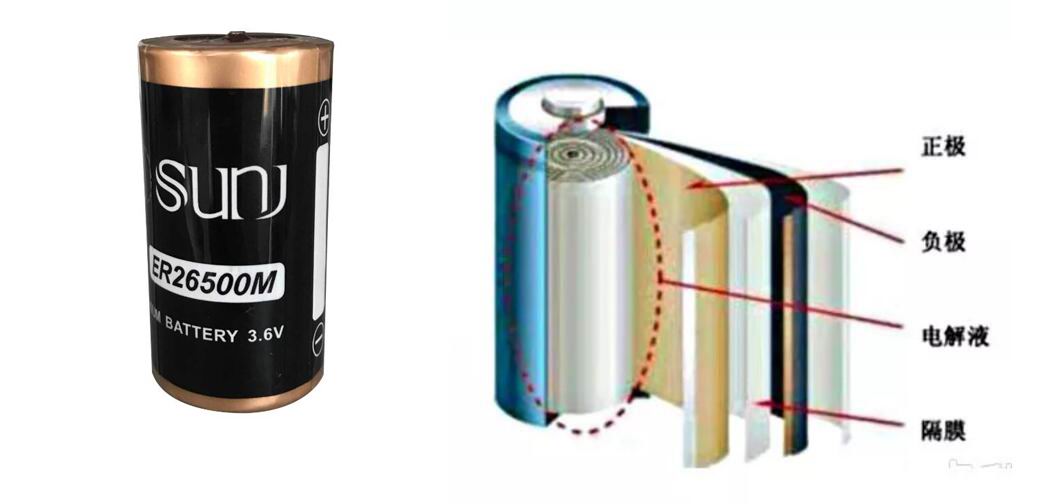

氯化鋰保護(hù)膜生成后，內(nèi)部停止反應(yīng)只是相對(duì)的，并非絕對(duì)，不管是適合大電流放電的功率型電池，還是適合小電流放電的能量型電池，只要電池這么一直靜置著，內(nèi)部極緩慢的化學(xué)反應(yīng)就會(huì)讓鈍化膜逐漸變厚。鈍化膜的出現(xiàn)讓鋰亞電池的內(nèi)阻也隨時(shí)間不斷發(fā)生變化。
也正是鈍化膜的生成，使得鋰亞電池在常溫下的年自放電率非常?。芰啃偷陀?%，功率型低于2%）。加上鋰亞電池高達(dá)700wh/kg的能量密度，鋰亞硫酰氯電池成為了目前物聯(lián)網(wǎng)低功耗長壽命應(yīng)用領(lǐng)域的絕對(duì)明星產(chǎn)品。鋰亞電池滯后現(xiàn)象目前階段暫時(shí)還無法完全通過內(nèi)部配方解決，但是實(shí)際應(yīng)用中可以通過一些方法消除滯后。以ER14505M為例，如果貯存了半年后才開始使用，可以在使用前用15Ω電阻放電10-20分鐘進(jìn)行激活。
其他型號(hào)鋰亞電池長時(shí)間貯放不用，消除滯后對(duì)應(yīng)的安全電阻大小及放電時(shí)間請(qǐng)向雙洎能源詳詢。
發(fā)布時(shí)間：2024-09-09
瀏覽量：1134次
